مختبر لاندر: معايير اختيار الكابلات والموصلات تحت الماء

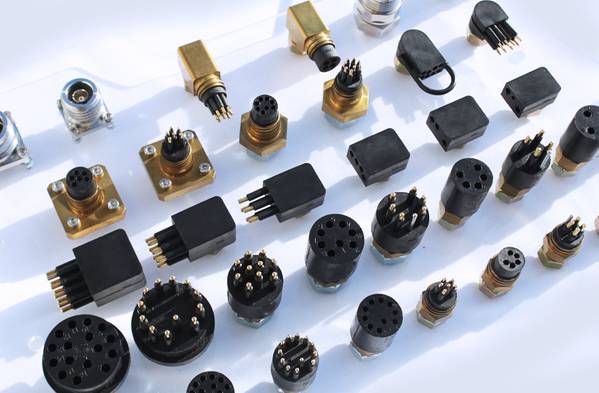

توفر الموصلات تحت الماء وكابلات التزاوج مرونة النظام وسهولة الخدمة ومزايا أخرى لمصممي النظام تحت الماء ومهندسي الميدان.
وهم يجلبون أيضًا مجموعة خاصة بهم من التعقيدات والمشاكل المضافة.
هناك الكثير مما يجب مراعاته. يجب على مصممي الأنظمة الانتباه جيدًا للموصل الذي يختارونه. يوفر معيار الاختيار نهجًا برمجيًا لتضييق نطاق الخيارات واختيار الموصل المناسب تحت الماء. يمكن لمندوبي المبيعات تقديم التوجيه، ولكن تقع مسؤولية كتابة المواصفات في النهاية على عاتق المهندسين.
لطالما اعتقدتُ أن الموصلات مشكلة ميكانيكية في المقام الأول. إذا لم تعمل الأختام، فلا أهمية لما بداخلها. ليس الأمر أنه لم يكن مهمًا في البداية. أقوم أيضًا باختبار ضغط الموصلات للتأكد من عدم وجود خلل في الإنتاج في أي خطوة حرجة. أفضل وقت لمعرفة المشكلة هو على البر، قبل أسابيع من النشر. نعم، إنه عمل إضافي. فريقك يعتمد عليك. العب كبطل.
ما هو تطبيقك؟ تحديد الحاجة.
معايير اختيار الموصل تحت الماء
- هل سيقوم الموصل بنقل الطاقة أو الإشارة؟
- ما هو عمق الخدمة التشغيلية المتوقع وعامل الأمان التصميمي؟
- ما هي مدة النشر المتوقعة أو عمر خدمة النظام؟
- ما هي الظروف البيئية المتوقعة (الباردة، اللاهوائية، المالحة، الخ)؟
- هل يجب أن يتوافق الموصل مع النظام الحالي؟
- هل يجب تركيب وصلة الحاجز بما يتناسب مع اختراق الهيكل الحالي؟ هل يلزم استخدام مُوسِّع خيط للهياكل السميكة؟ هل من الممكن استخدام أكمام قفل أو أحزمة تثبيت؟
- ما هي مساحة التركيب المتاحة؟ هل تسمح بتركيب مفتاح عزم الدوران؟
- هل يُناسب استخدام موصل بزاوية قائمة منخفض الارتفاع؟ هل يُمكن تدوير اتجاه نقطة الاتصال إلى الوضع الأمثل؟
- هل يجب أن يحتوي الموصل على ختم أو اتصال زائد؟
- ما هي قيود التكلفة والتسليم؟
- هل يجب أن يكون الموصل قابلاً للاستخدام تحت الماء؟ مع تشغيل الطاقة؟
- هل الموصل صالح للصيانة؟ ما هو مستوى المهارة الفنية المطلوبة؟
- تجنب المواد غير المتشابهة بين موصل الحاجز والغلاف والتي قد تؤدي إلى التآكل الجلفاني أو التقشر الكاثودي.
- هل هناك أي متطلبات مواصفات عسكرية يجب الوفاء بها؟
- هل هناك أي متطلبات خاصة أخرى يجب الوفاء بها (على سبيل المثال، الألياف البصرية، الطفو المحايد، المملوء بالسوائل/متوازن الضغط)؟
- ما نوع الكابل المُراد توصيله وربطه بالموصلات (مثل: كابل أحادي ملتوي، كابل متوازي، كابل محوري، كابل كهروميكانيكي)؟ ما هي مادة الغلاف الخارجي، وبنيته، ومواد حشوه؟ هل هو مناسب للتشكيل الزائد؟
- هل صُممت حزمة الأدوات للاستخدام الميداني دون تعريض الموصلات للخطر؟ هل يجب استخدام مقابض وحلقات تعريفية ومشابك لمنع تلف الموصلات العرضي؟ هل الموصل محمي من الصدمات الجانبية؟ هل يمكن تخفيف الضغط على الكابل؟
ينبغي على المصممين مراعاة استخدام موصلات ذات أعداد دبابيس مختلفة، أو استخدام مقابس بدلاً من الدبابيس، للتمييز بين الموصلات المخصصة لمختلف المهام. هذا يضمن توصيل الكابل المناسب بالمنفذ المناسب. تكلفة الطلب معقولة، لكن توفير قطع الغيار أصعب.
أُولي اهتمامًا لتسلسل تعشيق المُصنِّع الذي يضمن محاذاة الدبابيس والمقابس قبل التوصيل، مثل مفتاح/فتحة المفتاح أو دبوس المحاذاة. تستخدم العديد من الموصلات المصبوبة بالمطاط نمطًا غير متماثل للدبابيس/المقابس للتأكد من المحاذاة الصحيحة.
- قابلية التبديل: توفر الموصلات المصبوبة بالمطاط تفاوتًا أكبر في تحمّل الأجزاء المتزاوجة، بل وتوفر مساحةً لاختلافات المسامير من المركز إلى المركز، مما يتيح أفضل فرصة لتوافق أجزاء الشركات المصنعة المختلفة. مع ذلك، قد تختلف أطوال المسامير وأقطارها. أما الموصلات الصلبة، فهي أقل تساهلًا. كقاعدة عامة، يُنصح بالالتزام بنفس الشركة المصنعة عند استخدام الموصلات المتزاوجة. لا يمكن لأي شركة مصنعة ضمان جودة أدوات وإنتاج شركة أخرى بشكل معقول، ولا يُتوقع منها ذلك. إذا لم يعمل زوج متزاوج، فسيكون على المهندسين إيجاد الحل.
- اختيار الشركة المصنعة: اسأل عما إذا كانت تبيع بكميات صغيرة. هل لديها موزع تخزين؟ ما نوع المخزون الذي تبيعه عادةً؟ من يستخدمها أيضًا؟ لقد قطعت هذه الصناعة شوطًا طويلًا في الأربعين عامًا الماضية، وتم حل العديد من المشاكل الأساسية، مثل تصميم حلقات الختم الدائرية وفقًا لمعايير باركر.
كرة زجاجية مجوفة من البورسليكات من فيتروفكس، مقاس 20 بوصة، مزودة بفتحات تغذية، مما يجعلها هيكلًا ذاتي الطفو للأجهزة. حقوق الصورة: ستيفن باوش، نوتيلوس للخدمات البحرية، بوكستيهود، ديلاوير.
سيساعد استخدام هذه القائمة خلال المرحلة المبكرة من تصميم نظام جديد تحت الماء المصمم أو مدير البرنامج على تجنب المشاكل المتوقعة مع هذه المكونات الأساسية للنظام تحت الماء. تعاون مع المورد الذي اخترته؛ فهو أيضًا يرغب في نجاحك.
متابعة: تتناول هذه القصة اختيار أفضل موصل لتطبيقك. يتبع ذلك العديد من التفاصيل: التركيب، والتشحيم الخفيف، وتجشؤ الموصلات المطاطية المصبوبة، وتوصيلات الكابلات، وأنصاف أقطار انحناء الكابلات، ومخففات إجهاد الكابلات، وغيرها من الأمور المهمة. اطرح الكثير من الأسئلة على الآخرين في هذا المجال، وانظر إلى خيارات الآخرين، وابدأ في بناء تفضيلاتك الخاصة بناءً على خبرتك. إنها صناعة مثيرة ومتطورة، مليئة بالكفاءات المتميزة.
