تلبية مستقبل التصور ورسم الخرائط سونارس

ريتشارد آدمز • 5 جمادى الثانية 1439

عدم اليقين الذي يقع تحت سطح البحر يوفر عددا من الصناعات مع تحديات لا يصدق عند إجراء أعمالهم اليومية. من تركيب وتركيب الهياكل البحرية، والدفاع عن موانئنا، وبناء أصول توليد الطاقة الوطنية، تعاني جميع الصناعات تحت سطح البحر مع مجموعة ديناميكية من المشاكل التي يجب معالجتها. التكنولوجيا القياسية الصناعة التي يتم استخدامها للتفتيش تحت الماء هو السونار متعدد الحزم الذي تم عرضه في السوق منذ حوالي 20 عاما. وكانت الحزم المتعددة عند نقطة إدخالها إلى السوق ثورية لأنها يمكن أن تولد صورا أكثر وضوحا للبيئة تحت الماء من تكنولوجيا ما قبل المؤشر، شعاع واحد. ومع ذلك، فإن الحزم المتعددة لديها قيود نظرا لأن نواتجها تتطلب معالجة لاحقة لتقديم صور ثلاثية الأبعاد مفيدة للمنطقة التي يجري تفتيشها ولا يمكنها تصوير الأجسام المتحركة. تتطلب العديد من التطبيقات تحت سطح البحر التكنولوجيا التي يمكن أن تسهل في الوقت الحقيقي صنع القرار 3D من كل من العمليات الثابتة والديناميكية.

وقد اعترفت كودا الأخطبوط المنتجات المحدودة هذا الشرط السوق وكان في طليعة عمليات المسح البحري منذ ما يقرب من 25 عاما. بدأت الشركة كأول شركة رائدة في الاستحواذ الرقمي ومعالجة المسح الجيوفيزيائي، وقد تميز هذا الابتكار والتركيز على البحث والتطوير (R & D) الشركة منذ ذلك الحين. وقد واصلت كودا الأخطبوط قيادة عملية الاستحواذ الجيوفيزيائية وتجهيز السوق مع جيوسورفي، دا و محرك المسح نطاقات المنتج. وبالإضافة إلى ذلك فقد وضعت مجموعة فريدة من براءة اختراع في الوقت الحقيقي أنظمة السونار الحجمي 3D تسويقها تحت اسم العلامة التجارية إشوسكوب وهم قادة في الوقت الحقيقي 3D التصور تحت سطح البحر. هذه التكنولوجيا الأولى في العالم تسمح للمستخدم لتوليد صورة 3D في الوقت الحقيقي من البيئة تحت الماء بغض النظر إذا كانت ظروف الرؤية منخفضة أو صفر تسود، وقد استخدمت بنجاح على مجموعة واسعة من المشاريع والعمليات تحت سطح البحر المعقدة في جميع أنحاء العالم بما في ذلك النفط والغاز والتطبيقات، وبناء الكواكب، وتوظيف الأصول والهبوط، وأمن الميناء والميناء والدفاع والتعدين والغوص تطبيقات لدينا في الوقت الحقيقي نطاقات المنتجات 3D والجيوفيزيائية وتستكمل نظم الملاحة بالقصور الذاتي بمساعدة غنس. سلسلة F180 لديها سجل حافل في صناعة المسح البحري لدقة وموثوقية، وهو الأصول المفضلة وجدت على سفن المسح في جميع أنحاء العالم.

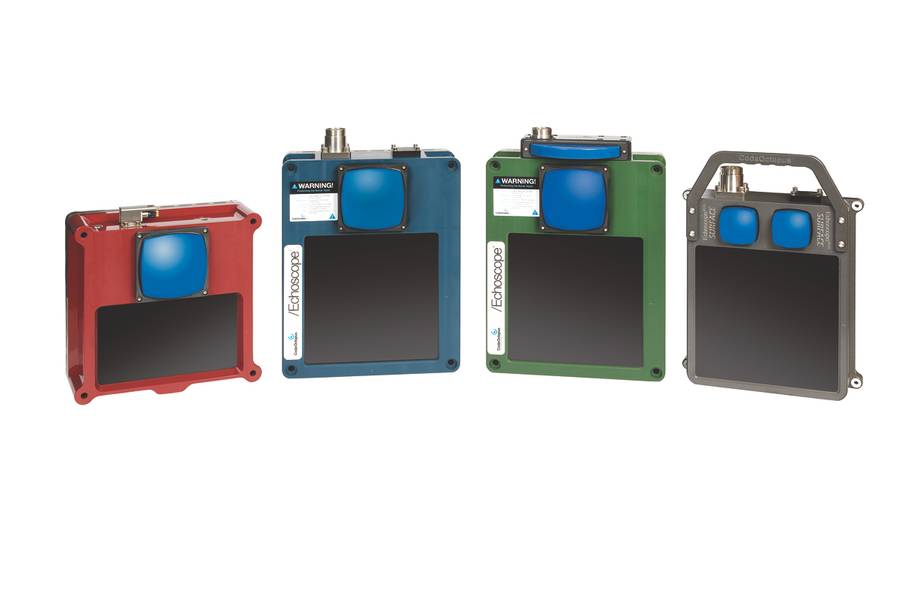

لدينا الجيل الثالث الحالي من المنتجات في الوقت الحقيقي السونار 3D يتضمن إكوسكوب القياسية، إكوسكوب و إكوسكوب C500. كل هذه المتغيرات لديها تصنيف عمق عمق 600 متر ويمكن توفيره مع 3000 متر تصنيفات. لدينا أيضا القدرة على اتخاذ هذه أسفل إلى 6000 متر عند الطلب. ونحن نواصل الابتكار وتطوير منتجات التطبيقات الجديدة ضمن الساحة السونار 3D في الوقت الحقيقي. يقودها سنوات عديدة من الخبرة في السوق تحت البحر إلى جانب ردود الفعل من قبل عملائنا، وتوجيه من قبل قسم البحث والتطوير لدينا، ونحن لا نقف لا يزال. كل من السونار 3D لدينا في الوقت الحقيقي استخدام تكنولوجيا الملكية وتبقى صحيح الحقيقي الحقيقي 3D التصوير السونار، يحيل نبض حجمية كبيرة من الطاقة الصوت الذي يولد عادة أكثر من 16،000 الحزم لكل الإرسال الصوتي أو "بينغ".

لقد قمنا بخطوات هامة إلى الأمام في ابتكار الجيل الرابع من هذه المنتجات، وتقوم الشركة بإطلاق السونار Echoscope4G السطحية الجديد في يناير 2018.

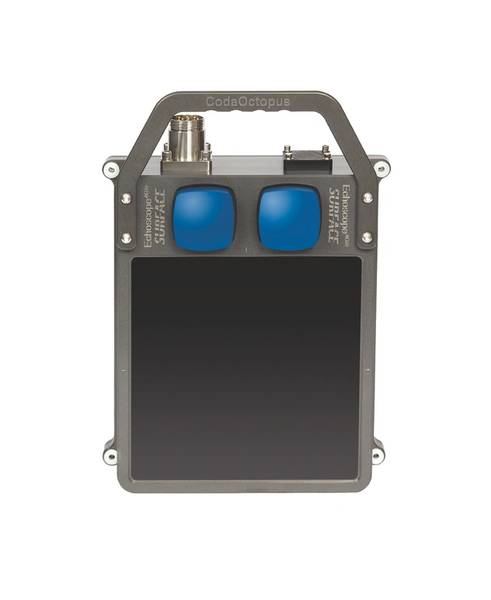

إن سطح Echoscope4G سورفيس الذي أعيد تصميمه وإعادة تصميمه وإعادة تعبئته يأتي في شكل جديد وهو أقل بنسبة 50 في المئة، وأقل بنسبة 40 في المئة، ويعتمد على طاقة أقل بنسبة 30 في المئة من الجيل الثالث من التكنولوجيا. بعد التغذية المرتدة من عملائنا وفهم واضح من التطبيقات الرئيسية والبيئات التي يستخدمون التكنولوجيا الفريدة لدينا - السطح يدخل مساحة جديدة متميزة السوق لتشغيل نظام المياه الضحلة. لدينا معيار إكوسكوب دخول المنتج هو 600 متر تصنيف مما يجعلها في المنزل على روف، أوفس والسفن على حد سواء. في تطوير سطح Echoscope4G ركزنا على وجه التحديد على الاحتياجات التشغيلية للمياه الضحلة وكانوا قادرين على الحد بشكل كبير من حجم المفتاح والوزن والسلطة (سواب) خصائص النظام. تم تصميم هذا المنتج السطحية الجديدة لعمليات تحت الماء لا يتجاوز عمق المياه 20M. السطح الجديد هو أيضا أكثر تطبيق التوصيل والتشغيل كما أنه يتطلب أقل ضبط من إكوسكوب الموجودة لدينا.

فوائد السطح لتطبيقات المياه الضحلة وعمليات منصة صغيرة ضخمة، كل ذلك دون المساومة على صورة الإخلاص والأداء أو القدرة. و Echoscope4G السطح يولد الحقيقي في الوقت الحقيقي 3D الصور ورسم الخرائط كما إكوسكوب أكبر.

تقنية

وقد وضعت تكنولوجيا إشوسكوب الآن من هذا القبيل التي تقدم تطبيق لا مثيل لها، وبراعة والأداء. وهذا يشمل التصوير المتزامن ورسم الخرائط وتوليد الفسيفساء الصفية المسح وقياس الأعماق من المناطق تحت سطح البحر دون أي مرحلة ما بعد المعالجة والتصور من كل من الأجسام الثابتة والمتحركة. مع الأخذ مؤخرا من نموذج شد لدينا والقدرة - نحن الآن توفير واسعة رسم الخرائط الحجمي سقط أكثر من الوقت الحقيقي 3D تصوير الكاميرا وارتفاع القرار 3D التفتيش في الوقت الحقيقي نحن المشهود على نطاق واسع ل.

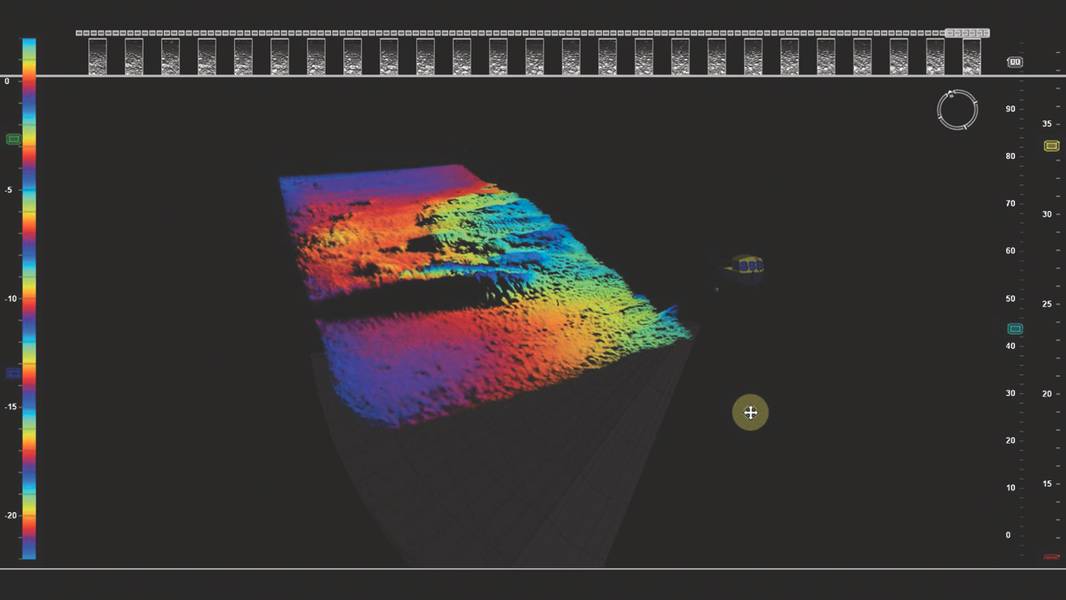

هذه القدرة الفريدة تعطي المستخدمين العديد من الفوائد، بما في ذلك 'عيون' تحت الماء حيث الرؤية المياه الفقراء، والقدرة على تصور في 3D تتحرك الأجسام مراقبة دقيقة جدا من العمليات الديناميكية هو ممكن، والقدرة على تصور الفور الهياكل المعقدة والقدرة على توليد درجة المسح باثيمتريك البيانات دون مرحلة ما بعد المعالجة.

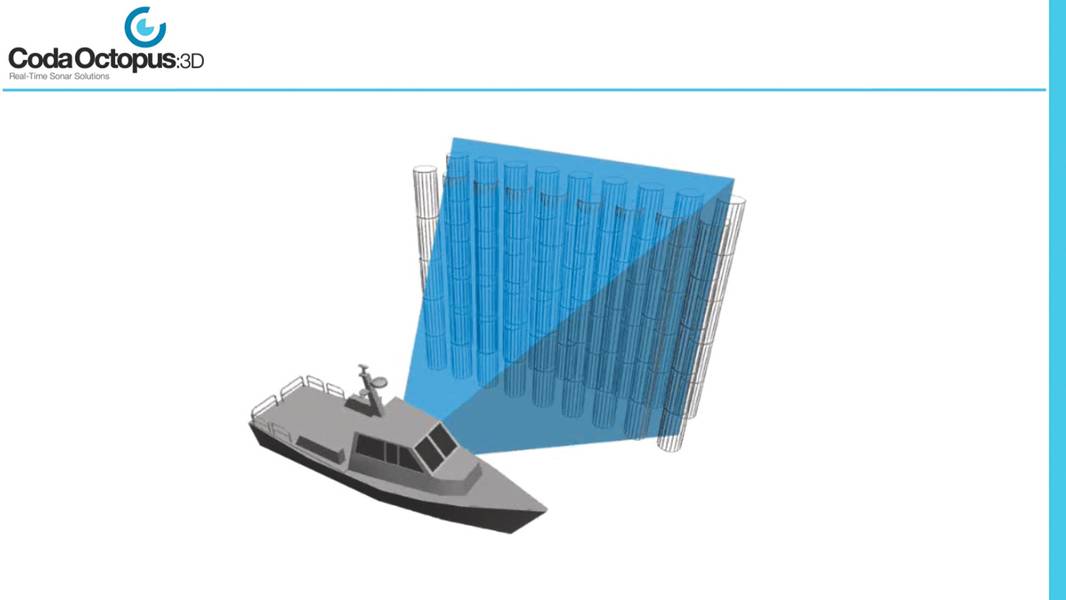

مجموعة إشوسكوب من السونار استخدام تقنيات الملكية لنقل واستقبال نبض حجمية كبيرة من الطاقة الصوت تصل إلى 12 مرة في الثانية الواحدة. ثم يتم الكشف عن هذا النبض الحجمي الذي هو عادة 50⁰ × 50⁰ عند 375kHz في وقت لاحق من قبل مجموعة استقبال، والتي شرائح كل العودة إلى أكثر من 16،000 سبر لكل بينغ. هذه الكثافة البيانات عالية استثنائية في عمود المياه تمكن برنامج وس لتقديم على الفور صورة 3D على الجانب العلوي الكمبيوتر أو الكمبيوتر المحمول.

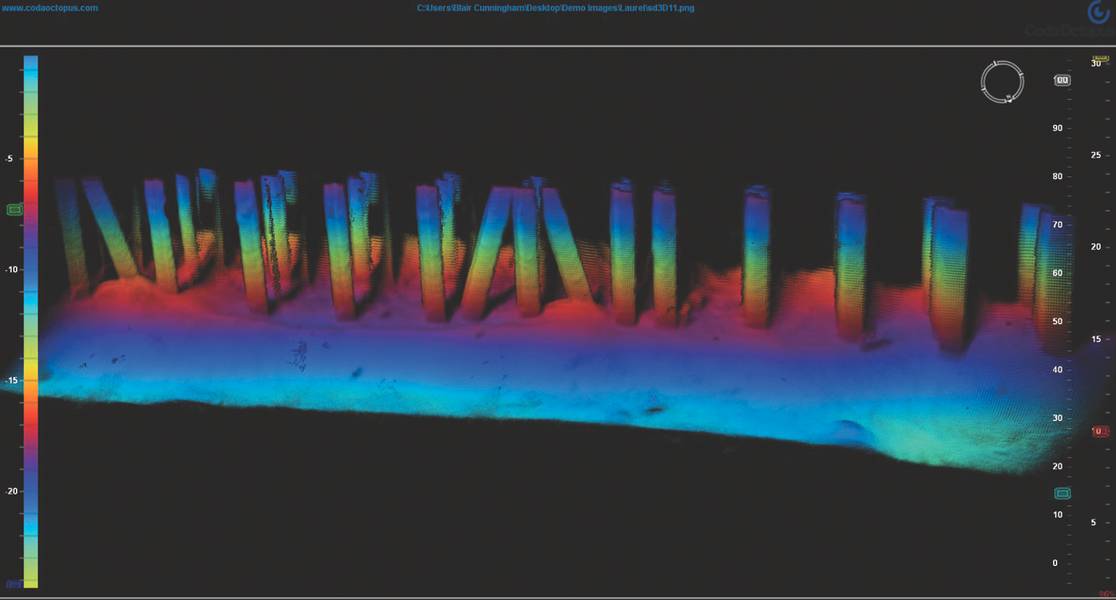

بالإضافة إلى التصور 3D في الوقت الحقيقي من الكائنات ثابتة، نبض الحجمي يولد حقل كبير من عرض (فوف) التي تمكن أي جسم متحرك داخل فوف أن تكون مرئية باستمرار. وسيظل هذا صحيحا حتى في المياه حيث تكون الرؤية منخفضة، مما يمنع استخدام الكاميرات تحت سطح البحر. وعلاوة على ذلك، فإن زاوية الحزم الحجمي، تمكن التصوير المعزز من الأجسام والهياكل المعقدة أن تتولد بسرعة، مع أقل بكثير الظل الصوتية مقارنة مع مجموعة متعددة الحزم القياسية ودون أي مرحلة ما بعد المعالجة. الصورة أدناه هي رصيف تحميل السفن في ميناء تيانجين في الصين، وتم القبض عليه باستخدام شد إكوسكوب، وتستخدم جنبا إلى جنب مع لدينا 1 مربع F185 غس ونظام الحركة. تم إنشاء الصور أدناه في تمريرة واحدة من سفينة المسح، دون أي معالجة لاحقة من البيانات المطلوبة والتفاصيل الهامة حول أكوام واضحة للعيان.

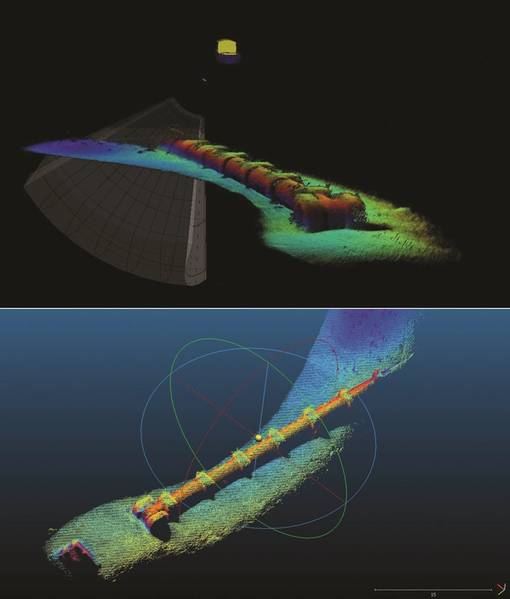

مجموعة إشوسكوب على براءة اختراع من السونار في الوقت الحقيقي هي أكثر من أدوات التصور، لأنها تمكن من التقاط بيانات الجودة الهيدروغرافية في الوقت الحقيقي من نفس أجهزة الاستشعار. وهذا يتيح للمشغل استخدام السونار لعدة أغراض، مثل تصور الأصول القيمة كما هو وضعت بدقة على قاع البحر، ومن ثم استخدام هذه البيانات في وقت واحد لتوفير بناء أو وضعه المسح.

مجموعة من السونار 3D في الوقت الحقيقي هي الآن متباينة من قبل تصنيف العمق، والترددات والقرار المتاحة. يتم توفير نظام الأداء العالي، إكوسكوب شد، مع كل من زاوية واسعة 90⁰ × 44⁰ 240 كيلو هرتز العرض، و 55 X55⁰ X55⁰ إلى 20⁰ × 20⁰ العرض متعددة عرض ثمانية إعدادات تردد مختلفة من 340 إلى 700 كيلو هرتز. ويتيح هذا النظام للمشغل أوسع نطاق من المرونة مع مجموعة واسعة من الترددات وزوايا الافتتاح والقرار المتاح لرسم خرائط زاوية واسعة والتصور والمسح. يمكن توفير معيار إشوسكوب إما في ثنائي التردد أو تكوين متعدد التردد، و C500 المدمجة في أقل دقة التكوين المزدوج التردد.

ويتوفر السطح Echoscope4G سورفيس الجديد في أي من نماذج الترددات المزدوجة والثنائية والثلاثية التي توفر توليفات فريدة من التردد عند 240 و 375 و 630 كيلوهرتز وزوايا فتح تبلغ 90⁰ x 44⁰ و 50⁰ x 50⁰ إلى 24⁰ x 24⁰. هذا المزيج من الترددات وزوايا الافتتاح تعطي Echoscope4G السطح الجديد مجموعة فريدة من القدرات التي يمكن نشرها في مجموعة من العمليات والمهام. يتميز Echoscope4G سورفيس الجديد بأحدث تكنولوجيا معالجة الإشارات، والذي يغير كيفية معالجة البرنامج للبيانات، مما يجعل النظام أكثر سهولة وأبسط من أي وقت مضى في العمل، مما يجعله أكثر من نظام "التوصيل والتشغيل".

ويكمل مجموعة من السونار 3D في الوقت الحقيقي من قبل تطبيقات البرمجيات المختلفة. سوف يعمل برنامج استخدام القياسية مع جميع أنظمة السونار لدينا. يوفر وس ميزات إضافية لتعزيز العمليات بما في ذلك القدرة على إدراج النماذج الجغرافية المرجعية لتعزيز وزيادة بصريا البيانات السونار الصوتية، والقدرة تعمل مع وبدون غنس موقف والبيانات الحركة والقدرة على تصدير الخام أو بيند نقطة سحابة البيانات ل معالجة في البرامج الهيدروغرافية طرف ثالث.

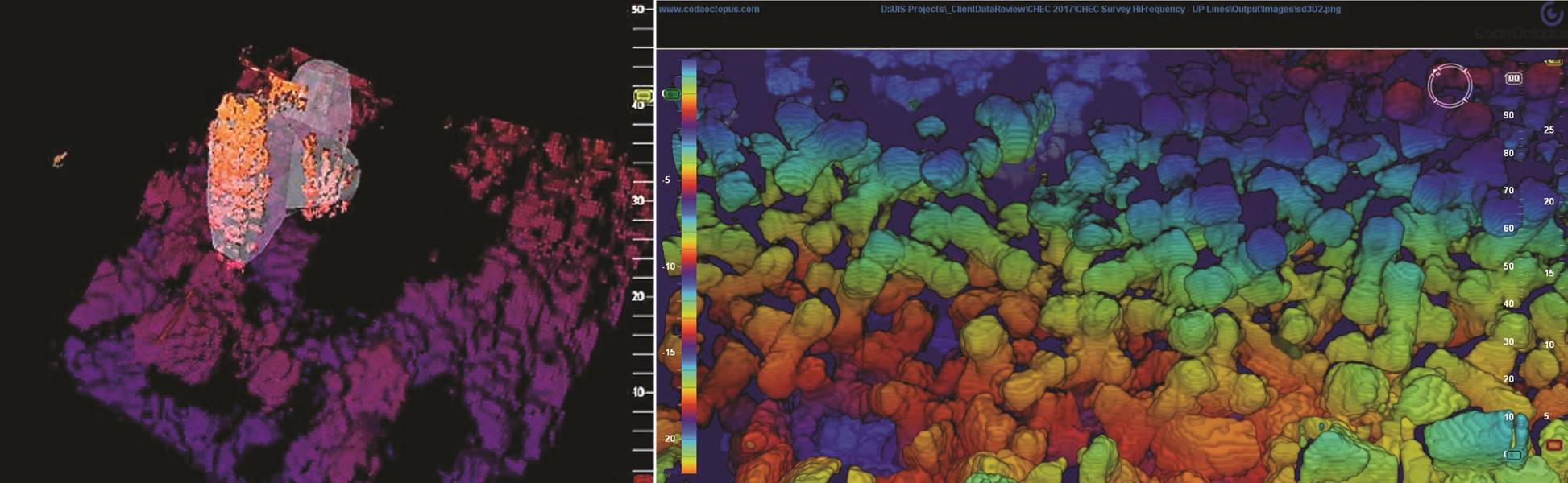

قمنا بمزيد من التطوير لدينا البرمجيات التصور الملكية لإضافة القدرة على تتبع الأهداف لسوق البناء برياكواتر والبناء لدينا برنامج كمس محددة. هذا البرنامج الفريد يتيح كل من التصور من كتل الخرسانة الكبيرة كما يتم وضعها في الماء، وأيضا تلقائيا بتتبع وتراكب نموذج 3D من كتلة لمساعدة المشغل مع وضع دقيق للكتلة. برنامجنا أيضا يسجل كما وضعت x، y، z موقف واتجاه كل كتلة، بناء نموذج 3d من شيدت الكسارة. وقد أثبتت براعة السونار / تركيبة الأجهزة أيضا من قبل عملائنا باستخدام نفس إشوسكوب كما تستخدم لتصور التثبيت، ويجري استخدامها لتنفيذ مسح كامل وضعت، وهي الطريقة التي تم قبولها والتحقق من صحتها من قبل كتلة تصميم الاستشاريين.

المشاريع والتطبيقات

مع القدرة على كل من تصور وخريطة البيانات والصورة الأجسام المتحركة في 3D تحت الماء في ظروف الرؤية منخفضة أو صفر، لدينا مجموعة من السونار لديها عدد كبير وهام من الأسواق والتطبيقات المختلفة في جميع أنحاء العالم. وقد كان أحد أسواقنا الرئيسية بناء تحت سطح البحر، إما من خلال التصوير والمسح لمواقع التجريف والبناء، ومشاريع النفط والغاز القائمة على روف لتركيب البنية التحتية الرئيسية من خلال تركيب الهياكل بما في ذلك بناء السدود. القدرة على "رؤية" ما يحدث تحت الماء يمكن أن تحسن بشكل كبير من كفاءة العملية تمكين المشغلين لزيادة سرعة وسلامة العملية.

وقد تم تصميم Echoscope4G السطح الجديد مع هذا النوع من مشروع بناء المياه الضحلة في الاعتبار، وتقدم وسيلة فعالة من حيث التكلفة لتسليم هذه الأنواع من المشاريع. ويمكن استخدام النظام السطحي الجديد مع كل من حزم البرمجيات الخاصة بنا، و وس و كمس البرمجيات، وإعطاء خيارات نشر على الرافعات أو البوارج أو سفن المسح إلى صورة وحواجز خريطة والجسور البرية والأرصفة والهياكل المعقدة توفير الوقت الحقيقي تقييم ودقة وضع الأصول، وأي ضرر للبنية وآثار أي حالة بيئية مثل النعناع.

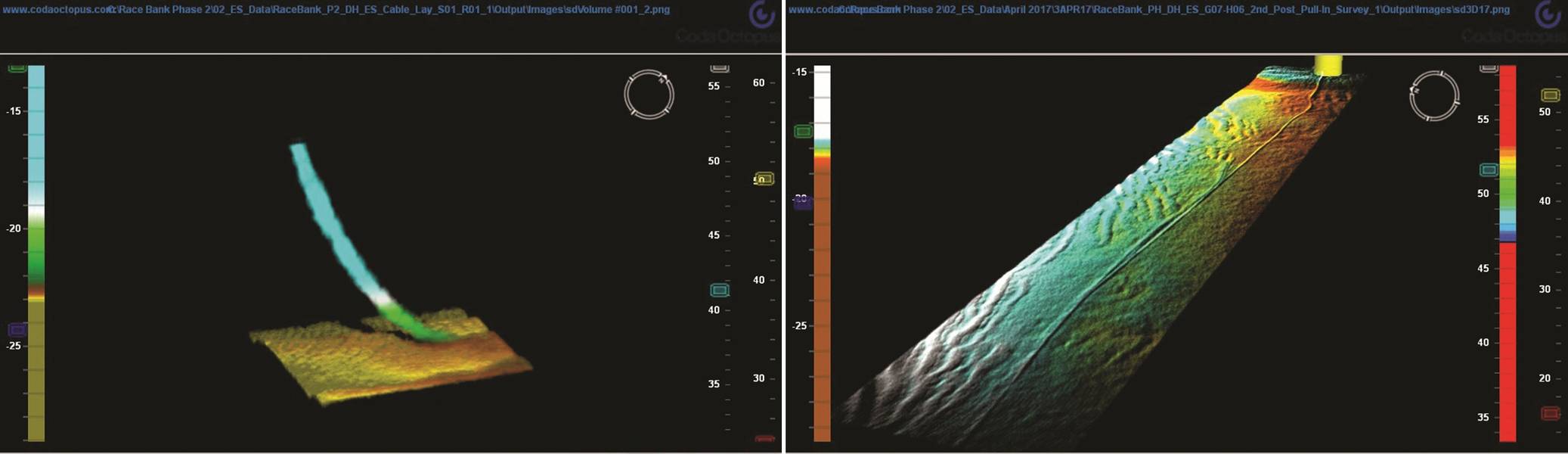

وقد أبلغ عدد من عملائنا عن مكاسب كبيرة في الإنتاجية عند استخدام التكنولوجيا ثلاثية الأبعاد في الوقت الحقيقي المدرجة في مشاريع طاقة الرياح البحرية. وشملت هذه الأخيرة مشاريع تركيب الكابل مثل بنك سباق بين تركيب مجموعة مع ديبوسان. في هذا المشروع كان الانتاج ثلاثي الأبعاد في الوقت الحقيقي لا يقدر بثمن في كونها قادرة على كل من صورة كابل الطاقة كما وضعت لضمان عدم أي من خصائص كابل الحيوية تم تجاوزها بالإضافة إلى تسجيل موقف وضعت من الكابلات على سرير البحر كما تم تركيب الكابل. وقد أدى ذلك إلى إزالة أي شرط لإجراء مسح لاحق متعدد الحزم للكبل، ثم استخدم فريق الخنادق في وضعية التسليح الموضوعة لتوجيه عمليات حفر الخنادق. وقد أدت القدرة على تصور ما يحدث تحت الماء، بصرف النظر عن ضعف الرؤية المائية، إلى تقليل الاعتماد على مركبات روفس لدعم المشروع، كما ازداد عدد المهام التي يقوم بها النظام ثلاثي الأبعاد في الوقت الحقيقي بسرعة مع تقدم المشروع.

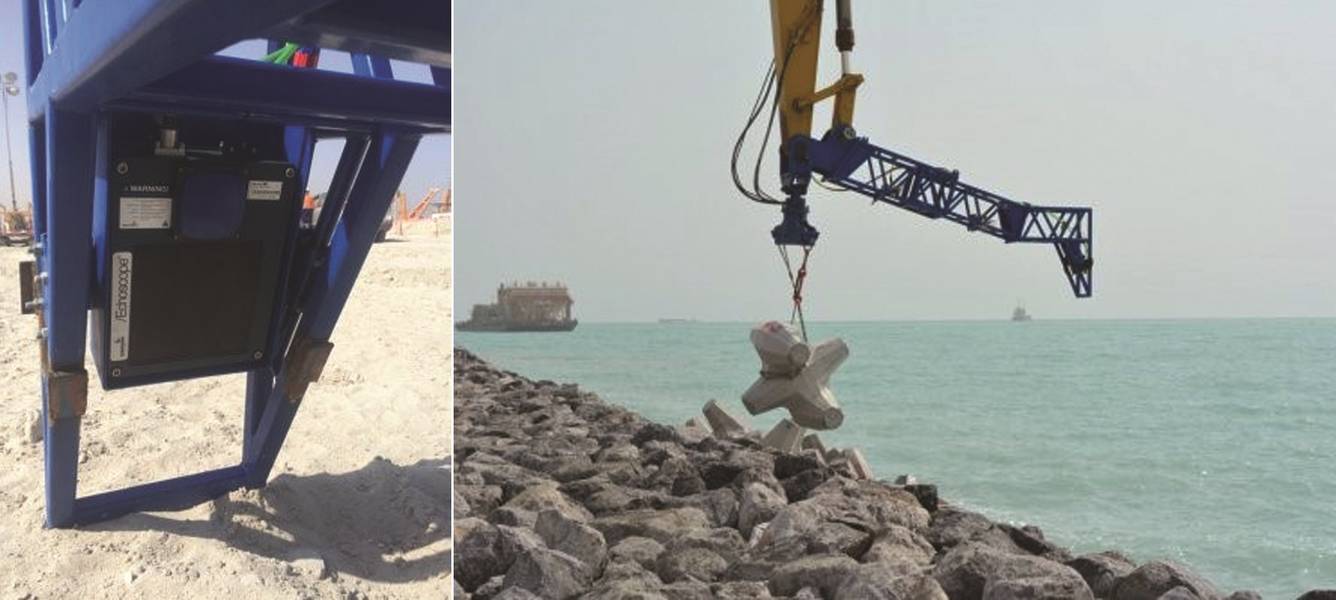

كما أفاد عمالؤنا في مجال كسر الأمواج، مثل سغتم-ستفا و فان ورد عن نجاح كبير في المشروع باستخدام إكوسكوب. وشمل ذلك تشغيل شركة فان آورد على مشروع شركة البترول الوطنية الكويتية لبناء ميناء وكسر. كان مدرعة الكسارة مع 24،000 كور لوكتم كتل خرسانية و إكوسكوب في الوقت الحقيقي 3D السونار شنت على حفارة التثبيت لتوفير التصوير من كل كتلة. وقد أبلغت فانورد عن معدلات إنتاجية تصل إلى 200 قطعة في اليوم.

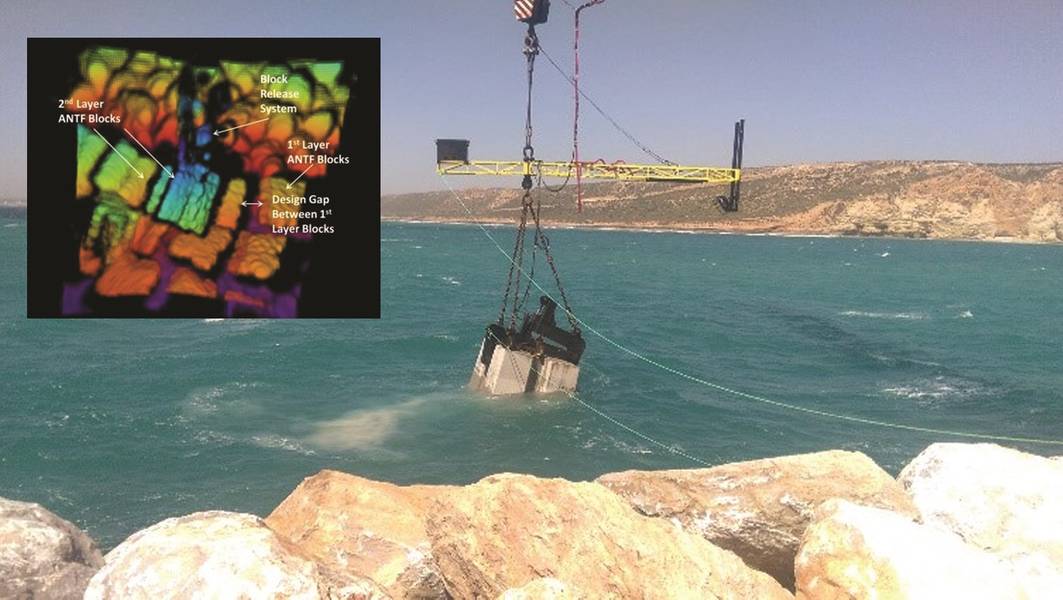

وفي مشروع ميناء آسفي، قام المشغل سغتم-ستفا بتثبيت ثلاثة أنظمة منفصلة للمناظير الكهربائية على رافعات مجنزرة الأسلاك وبإزالة متطلبات استخدام الغواصين لمراقبة الكتل تحت الماء، تمكنوا من العمل على مدار 24 ساعة، مما أدى إلى مضاعفة معدل الإنتاجية في الموقع.

التطورات المستقبلية

ويعد إطلاق موقع Echoscope4G سورفيس الجديد معلما هاما لشركة كودا الأخطبوط ونواصل ابتكار منتجاتنا بهدف توحيد حلول ثلاثية الأبعاد في الوقت الحقيقي في السوق تحت سطح البحر - لمختلف التطبيقات ونقاط الأسعار المختلفة. النبض الحجمي الفريد، وفوف واسعة وحجم البيانات التي تم إنشاؤها بواسطة هذه التكنولوجيا الفريدة تجعلها مناسبة تماما لعملية مستقلة بما في ذلك تقييم مستقل وتحديد وتصنيف الأشياء غير معروف المطلوبة من قبل المركبات تحت سطح الأرض والسطحية.

إن عالم الهندسة تحت سطح البحر سيكون دائما تحديا، ولكن مع النهج الصحيح والمعدات والقدرة على تصور العمليات في الوقت الحقيقي و 3D، يمكن إدارة التحديات وتخفيضها إلى مستويات مقبولة. كشركة رائدة في الوقت الحقيقي 3D التصوير الصوتي ورسم الخرائط، و Echoscope4G السطحية الجديدة هو مثال على كيف سوف تستمر كودا الأخطبوط على الابتكار وتطوير كل من الأجهزة والبرمجيات لمواصلة أن تكون في طليعة عمليات الهندسة والمسح تحت سطح البحر.

المؤلف

انضم ريتشارد آدامز إلى شركة كودا أوكتوبوس برودوكتس Ltd. في عام 2014، وهو الآن مدير المبيعات ويعتمد على الأسواق الأوروبية والأفريقية والآسيوية.
